無囊式高效纖維過濾器改造與應用 2011-01-16 22:30:13.000
無囊式高效纖維過濾器改造與應用 1.前言
吉林油田熱電廠化學專業共有5臺LLY型有囊式高效纖維過濾器．擔負著機組運行制取清水的任務．在膠囊運行過程中經常出現破裂．平均每年每臺至少更換3個膠囊．而且有囊式高效纖維過濾器出水水質的濁度，已不能滿足清水水質的要求，且床體沖洗自用水率高達60％，廢水排放量極大。此次改造本著提高水
質、節約用水、減少環境污染的原則，對3 LY型有囊式高效纖維過濾器進行技術改造。此項技術改造的成功不僅解決了出水水質的濁度大，降低床體沖洗自用水慮．大大減少廢水的排放．減少環境污染的問題。
2 無囊式與有囊式高效纖維過濾器結構
對比及制水原理
(1)過濾器結構
無囊式高效纖維過濾器內部結構是在上部安裝一多孔的固定板．下部安裝一多孔的活動板．兩板之間懸掛3500余束纖維束濾料。而有囊式高效纖維過濾器內部結構是在罐體上部懸掛1200余束纖維束濾料．纖維束末端用料墜作下垂．防止慮料在運行中上浮．在慮料之間均勻布置7個膠囊．無囊式與有囊式高效纖維過濾器內部結構示意見圖1。
(2)制水原理

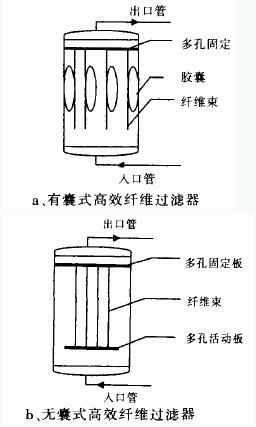

圖1 無囊式與有囊式高效纖維過濾器內部結構示意圖
有囊式高效纖維過濾器制水原理是通過向布置在濾層中間的7個膠囊內充水，調節纖維濾料的堆積密度及不同濾層的孔隙濾．這樣生水通過壓實的纖維濾料時，生水中的懸浮物及雜質就被壓實的濾料阻留、吸附．從而降低生水的濁度：其生水的通流面積僅為床體橫截面積的1O％。而無囊式高效纖維過濾器制水原理是通過入口水壓力將床體內的活動板托起壓實纖維濾料，從而調節纖維濾料的堆積密度，達到阻留生水中的懸浮物及雜質的目的．其生水的通流面積是床體橫截面積的100％，這樣生水的通流面積及纖維束慮料較有囊式高效纖維過濾器大大增加．致使纖維濾料的堆積密度增大，所以出水量增加．出水濁度降低．且松散的纖維束還有利于床體沖洗，極大降低床體沖洗自用水率。
3.現場應用情況及效果
LLY型有囊式高效纖維過濾器對于生水濁度較小的水源水質，出水水質能滿足要求。但針對于吉林油田熱電廠高鐵、高濁度水源水質的情況下，出水水質已經不能滿足要求，且出水量較少，高僅能達到80t／h，床體沖洗自用水率大、沖洗時間較長，一般情況下沖洗一次消耗清水200 t，時間長達1．5 h，每年廢水排放量約8．0x104t。在機組高負荷期運行2臺LLY型有囊式高效纖維過濾器才能維持清水量的需求，制水過程中混凝劑添加量較大，無形中給除鹽系統增加負擔。自改造后運行一臺無囊式高效纖維過濾器就能滿足清水量的需求，且運行操作簡便。由于清水水質的提高使除鹽系列制水周期平均增加3h，每年可節約鹽酸20t，堿15 t。無囊式高效纖維過濾器出水量低能達到150 t／h．且床體沖洗自用水量較低、沖洗時間較短。一般情況下沖洗一次消耗清水60 t。時間平均為0．5 h。
4 經濟效益分析
無囊式高效纖維過濾器自運行后經濟效益非常明顯，一是出水量增加，平均每小時增加70 t；二是出水水質提高，可達到1 NTU以下；三是自用水量降低，每次可以節約清水140 t，每年可以節約清水56000 t．若每噸清水按1．5元計算，每年可創效8．4x104元：四是設備維護降低，每年可以節約設備維護資金1．85xl04元：五是大大減少廢水的排放有利于環境污染． 對環境的保護、減少環境污染有著重大的社會效益。且每年可減少廢水排放5．6×10 t，若每噸排水費按0．35元計算。每年可節約廢水排放費1．96x10 元；六是節約電能，每年
平均可節約電能7875 kW·h，若電價按0．41元／kW ·h計算，則每年可節省3228元；七是延長除鹽系列的制水周期，平均延長3 h，延長陰、陽離子交換樹脂的使用壽命2～3年，每年可節約酸20 t。堿15 t，每年可節約費用3．5x10 元
5 結論
針對吉林油田熱電廠高鐵、高濁度水源水質的情況下，改造有囊式為無囊式高效纖維過濾器后．徹底解決了出水水質的要求，同時無囊式較有囊式自用水率大大降低，既節約了清水，又減少了廢水的排放，對環境的保護、減少環境污染有著重大的社會效益。
運行一臺無囊式高效纖維過濾器就能滿足機組清水量的需求，且能滿足水質的要求，同時大大降低設備維護資金，節約電能，極大的減少廢水排放有利于環境污染，對環境的保護、減少環境污染有著重大的社會效益，所以應用前景是非常可觀的。
參考文獻：
【1】(給水處理理論》清華大學出版
【2】(鍋爐水處理技術問答》化學工業出版禮 ( 編輯：莊景春)
